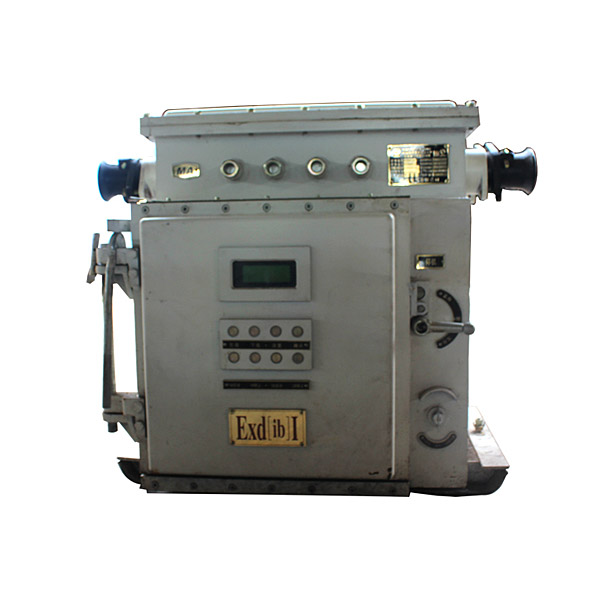

礦用隔爆兼本質安全型雙回路真空電磁起動器QJZ-2×200/1140（660）
產品概述
QJZ— 2×200/1140（660）礦用隔爆兼本質安全型雙回路真空電磁起動器（以下簡稱起動器）適用于煤礦井下具有爆炸性氣體和煤塵的環境中，在交流50HZ，1140V或660V的線路中，對三相鼠籠型異步電動機的起動、停止、進行控制和保護，并可在停止時改變相序。可以控制兩臺電機也可控制一臺雙速電機。
起動器使用PLC保護器，具有過載，過流，過壓，欠壓，漏電閉鎖，短路等保護。采用菜單操作，專用的試驗按鈕，可方便的檢測各項保護功能。
起動器使用PLC保護器，具有過載，過流，過壓，欠壓，漏電閉鎖，短路等保護。采用菜單操作，專用的試驗按鈕，可方便的檢測各項保護功能。
主要技術性能
a、 電源額定頻率：50HZ；
b、 額定工作電壓：1140V、660V；
c、 額定工作電流：每路為200A；
d、控制電路額定電源電壓：36V
e、本安電路電源電壓：36V
f、工作制：8小時工作制
g、極限分?jǐn)嗄芰Γ?000A;隔離開關的分?jǐn)嗄芰Γ?00A
h、本安最高開路電壓：AC12.2V本安最大短路電流：AC 86mA；
i、本安先導電路的外部電路須符合以下要求：線路電感：≤1.5mH/KM，線路電容：≤0.15μ?/KM，L≤300m；
j、起動器電纜引入裝置允許引入電纜外徑
動力電纜：Φ32～Φ72㎜ 控制電纜：Φ10.6～Φ23㎜
l、起動器起動雙速電動機由低速向高速的轉換使用電流或時間兩種控制方式。電流方式：在電動機低速起動后，起動電流降到其低速正常工作電流的1.1～1.3倍時，自動切換到高速；時間方式：在電動機低速起動后，經指定時間的延時后，自動轉向高速。延時時間可調整，并可按用戶要求設置調整的范圍。
外形尺寸：長1076×寬682×高913
