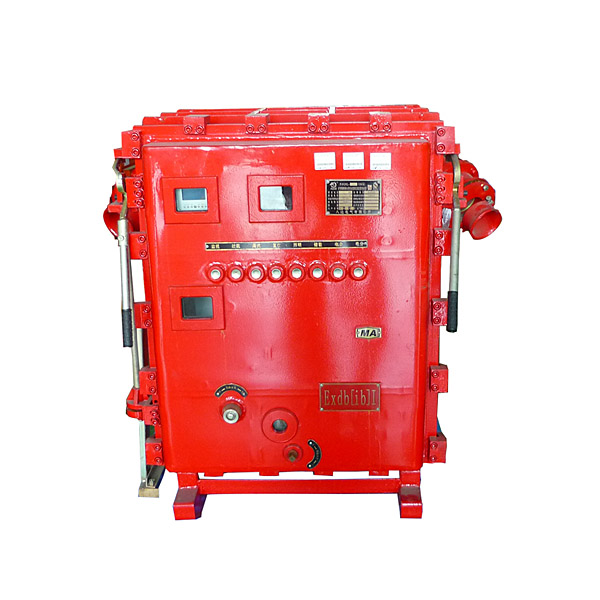

礦用隔爆兼本質安全型高壓真空配電裝置
產品概述
PJG9L-6(10)礦用隔爆兼本質安全型高壓真空配電裝置（以下簡稱配電裝置）主要用于具有煤塵和爆炸性氣體的煤礦井下，對額定電壓6（10）kV，額定頻率50Hz，額定電流800A至1250A的供電系統進行控制和保護，并可作為不頻繁直接起動電機之用。
技術指標
a. 額定電壓：6kV、10kV；
b. 最高工作電壓：6.9kV（7.2kV）、10kV(12kV)；
c. 額定電流：800A、1000A、1250A；
d. 額定頻率：50Hz；
e. 額定短路開斷電流：25kA（有效值）；
f. 額定短時耐受電流：25kA（有效值）；
g. 額定峰值耐受電流：63kA（峰值）；
h. 額定短路關合電流：63kA（峰值）；
i. 額定熱穩定時間：2S；
j. 額定短路持續時間：4S；
k. 額定短路電流開斷次數：50次；
l. 斷路器機械壽命不少于20000次，隔離開關機械壽命不少于2000次；
配用的ZNCK-6A1型智能保護測控單元具有：過載、短路、接地（漏電）、絕緣監視、風電閉鎖、瓦斯電閉鎖、過壓、欠壓、防越級等保護功能，中文液晶顯示，菜單操作方式。
外形尺寸：長1420×寬1402×高1221（mm）
技術指標
a. 額定電壓：6kV、10kV；
b. 最高工作電壓：6.9kV（7.2kV）、10kV(12kV)；
c. 額定電流：800A、1000A、1250A；
d. 額定頻率：50Hz；
e. 額定短路開斷電流：25kA（有效值）；
f. 額定短時耐受電流：25kA（有效值）；
g. 額定峰值耐受電流：63kA（峰值）；
h. 額定短路關合電流：63kA（峰值）；
i. 額定熱穩定時間：2S；
j. 額定短路持續時間：4S；
k. 額定短路電流開斷次數：50次；
l. 斷路器機械壽命不少于20000次，隔離開關機械壽命不少于2000次；
配用的ZNCK-6A1型智能保護測控單元具有：過載、短路、接地（漏電）、絕緣監視、風電閉鎖、瓦斯電閉鎖、過壓、欠壓、防越級等保護功能，中文液晶顯示，菜單操作方式。
外形尺寸：長1420×寬1402×高1221（mm）
